Carregador/Máquina de carregamento de caixas tipo cruzado ZXJ-600XY

O carregador de caixas do tipo empurrador lateral ZXJ-600CT é equipado com componentes elétricos importados e Siemens PLC + HMI, característico de operação intuitiva e desempenho estável , m amplamente utilizado em alimentos, medicamentos, cosméticos e outras indústrias.

Adaptado para produtos embalados em garrafas e barris, com n design inovador, estrutura compacta , e importado k componentes. A máquina agrupa, alinha e embala automaticamente produtos, como garrafas PET, garrafas plásticas, garrafas de vidro, latas e latas, de acordo com os requisitos de embalagem. um Aplicável à embalagem de caixas nas indústrias de cerveja, bebidas, alimentos e química, especialmente em linhas de produção. Mobilidade robusta , controle de programa de computador, intuitivo operação, e Processo estável. Sistema de acionamento opcional a critério do cliente: acionamento elétrico, acionamento pneumático ou servoacionamento.

É usado para integração de linhas de produção em uma ampla variedade de indústrias e pode realizar tarefas de movimentação e empilhamento com eficiência.

A máquina de embalagem blister tipo rolo sela e embala blisters de alumínio/plástico (PTP/PVC) para medicamentos (comprimidos ou cápsulas), alimentos, produtos de saúde, componentes eletrônicos e outro Produtos similares. A conformação por pressão positiva e a selagem a quente da platina produzem blisters planos e organizados, com bolsas cheias e lisas. A velocidade de 180 perfurações por minuto é aproximadamente 4 a 5 vezes maior que a de outras máquinas de blister comuns. A máquina integra as vantagens das máquinas de blister planas e de rolo, configuradas com um alimentador especial de comprimidos (ou um dispositivo automático de reorientação da cápsula em U), características de alta frequência de perfuração, baixo consumo de energia, processo preciso e estável, fácil troca de formato e alto rendimento, especialmente adaptável a blisters, resultando em grande melhoria da eficiência da produção.

O design de varanda aberta facilmente visível, o mecanismo de pré-empilhamento de múltiplas pistas, o PLC + HMI com componentes eletrônicos importados e o acionamento principalmente pneumático permitem empacotamento em alta velocidade, operação estável e troca de formatos com operação intuitiva. A máquina é amplamente utilizada para embrulhar e empacotar produtos embalados em caixas de papelão nas indústrias alimentícia e farmacêutica.

Linha de produção de embalagem e encadernação de blisters para frascos e ampolas DPT350W+ZHJ300 Parâmetros Modelo DPT350W+ZHJ300 Módulo de bandeja Velocidade de soco 10–30 cortes/min Material de embalagem PVC/PVDC Largura máx.: 350 mm Espessura: 0,15~0,50 mm Âmbito de aplicação frascos, ampolas, outros sob encomenda Principais funções aquecimento-formação-detecção-tração-laminação-puncionamento-alimentação-transmissão Profundidade máxima de formação 25 mm (personalizável ≤45 mm) Área máxima de formação 345x150 mm Alcance do curso padrão≤150mm personalizável≤250mm Fonte de energia 380 V 50 Hz Potência total 9 kW Ar comprimido 0,5~0,7 MPa Consumo de água de resfriamento resfriamento/resfriador circular de água da torneira Barulho 40-70 dB Dimensões (CxLxA) 4800X1170X2100 Peso 3000 kg Frequência do motor 0-50Hz Módulo cartonador Saída 150-260 caixas/min Tamanho da caixa 70-260 mm × 35-100 mm × 16-80 mm Potência do motor principal 2,2 kW Potência total 4 kW Dimensões (CxLxA) 4810x1720x1750 mm Peso 2500 kg Fonte de energia 380 V/50 Hz Suprimento de ar 0,6~0,8 MPa Potência total 6,5 kW Consumo de ar 260L/min Barulho ≤75dB Certificados ISO9001:2000;CE Garantia 1 ano Descrição Com design de balcão aberto de fácil visualização e conceito modular, a DPT350W+ZHJ300 é adequada para a fabricação e carregamento de bandejas para frascos, ampolas, injetáveis (pó), líquidos orais ou bandejas maiores e com formato especial para aparelhos médicos, eletrônicos (células) e cosméticos. Bolsos em formato de vaso à prova de choque são adequados para injetáveis, ampolas e líquidos orais. Acionada por servo, proporciona integração inteligente e desempenho de alta velocidade. Características Módulo blister 1. O acionamento principal e o motor principal instalados na parte traseira da máquina são fáceis de manter. A transmissão por correia sincronizadora reduz o ruído e a poluição por óleo. 2. Ajuste da estação de trabalho por volante equipado com visor digital de posição. 3. O pré-aquecimento segmentado com placa de aquecimento de silicone alongada na estação de aquecimento resulta em melhor efeito de conformação. As placas de aquecimento superior e inferior podem ser separadas e deslocadas após a parada da máquina para evitar danos à natureza plástica do material de embalagem. 4. O mecanismo de tração, controlado independentemente por servomotor, proporciona desempenho estável e sincronização precisa. O comprimento do curso pode ser definido diretamente pelo painel de controle PLC, de acordo com o tamanho da bolha do usuário. 5. O enrolamento do material de embalagem através do rolamento de expansão de ar com plataforma de emenda e união de PVC facilita a troca mais rápida dos materiais de embalagem. 6. A alimentação forçada pelo braço robótico do tipo pick-and-place garante o posicionamento preciso da alimentação sem danificar as bolhas. Módulo cartonador 7. A Encartonadora Contínua ZHJ300 é uma máquina fotoelétrica, pneumática e mecânica de alta tecnologia, aplicável a uma ampla gama de blisters, frascos de medicamentos, pomadas e outros produtos similares. 8. Possui processo totalmente automático de transporte e detecção de produtos, dobragem e transmissão de folhetos (1 a 4 vezes), detecção de folhetos, coleta, montagem e transmissão de caixas, produtos em caixas, gravação de marca de lote, selagem de caixas (com cola quente ou cola quente). É também a escolha certa para produção integrada e produção em massa. 9. O ZHJ300 adota PLC, detecção fotoelétrica e HMI. 10. A tela sensível ao toque possui o código e o endereço de cada atuador do sensor, o que permite consultar as consequências causadas pelos danos do sensor e do atuador. 11. Com o sistema de monitoramento de sobrecarga para toda a máquina, corrente transportadora e empurrador, a máquina irá parar automaticamente para minimizar os danos e a parte da sobrecarga será exibida na tela sensível ao toque.

Linha de produção de encadernação, empacotamento e embalagem de garrafas Parâmetros Modelo PZX-300L Módulo cartonador Tamanho da caixa (C x L x A) Máx.: 210x108x65mm Mín.:70x33x17mm Tamanho do folheto (CxL) (100-180) x (100-280) mm Qualidade do folheto 60-60g/m2 Saída 150-300 caixas/min Poder 2,2 kW Módulo de bandas Tamanho do pacote (C x L x A) Máx.: 250x180x120mm Mín.: 100x80x60mm Material de embalagem Largura do filme PE: 45-80 mm Espessura: 60-80 µm Saída 25-30 pacotes/min Fonte de energia 220 V/50 Hz Poder 5 kW Ar comprimido 0,6-0,8 MPa Dimensões 2900x1200x1830 mm Peso 1200KG Empacotador de caixas Tamanho da caixa (CxLxA) (300-550) x (200-400) x (200-350) mm (personalizável) Velocidade de carregamento Braço do robô ≥10 posicionamentos/min Fonte de energia 380 V 50 Hz Poder 8 kW Ar comprimido 0,6 MPa Dimensões 4200x2300x1860 Peso 1200 kg Bomba de ar Ar comprimido 0,5-0,8 Mpa Fluxo de ar ＞0,2m2 Fonte de energia 220 V 50 Hz; 380 V 50 Hz Capacidade de conversão de frequência do motor 0-50Hz Dimensões (CxLxA) 19800X1170X2100 Peso 8900 kg Potência total 19,8 kW Certificados ISO9001:2000; CE Garantia 1 ano Características Módulo cartonador 1. Facilmente visível o projeto de sacada de caneta n, c empurrão contínuo para trás por 21 grupos de eixos de empurrar , alumínio, aço inoxidável e vidro temperado conferem um visual chique e elegante. Operação intuitiva íon e fácil manutenção investimento . 2. Motor principal SEW e s transmissão principal por correia sincronizadora e garantir alta eficiência de transmissão, baixo ruído e alto nível de durabilidade. 3. Fios e tubos pneumáticos ocultos em ranhuras de aço inoxidável melhoram a estética interna da máquina. Isolado o A separação da área de operação da área de transmissão evita intervenções cruzadas. A rotação do painel de controle de 0 a 100 graus facilita a manutenção e a limpeza. 4. A largura da correia transportadora de caixas é ajustável de acordo com as especificações do material na frente da linha. O número de camadas pode ser definido. baseado em as especificações de cartonagem. A velocidade de carregamento é sincronizada com a velocidade do material recebido. 5. Ajustar a largura do material, a largura da caixa e a posição do eixo de empurrar fora do mecanismo da máquina permite amplo espaço e fácil acesso. 6. O compartimento de papelão pode ser levantado para um comissionamento mais conveniente. 7. Recolha de caixas por múltiplas cabeças de sucção garante uma formação e carregamento automático de caixas. T a revista pode armazenar 500-1000 caixas, que são transportado por correia transportadora controlada por cilindro pneumático de reabastecimento. 8. Vários dispositivos de verificação são no local, como rejeição de alimentação de material com falha, folheto perdido ou travamento de aba de dobra com falha. Módulo Bundler 1. Design de última geração em estrutura e sistema de controle eletrônico . M ain servo acionamento eu isolado da área de operação. Em conformidade com GMP. 2. Avançado selagem a quente mecanismo, p selagem a quente de filme PE sem sobreposição perfeita , e filme duplo cambaleando estrutura salvar embalagem material s e reduzir custos. 3. Pré-faixa múltipla pilha indo mecanismo aumenta substancialmente a velocidade da caixa agrupamento e comparação por meio dos quais a velocidade de alimentação pode alcançar 200-400 caixas/minutos em o fase de procedimento . B a velocidade de ondulação não é inferior a 40 feixes/minuto. 4. B força ondulante é ajustável. C pendurar indo produtos e O ajuste da máquina é fácil. A troca de formato e o ajuste da máquina levam menos de 10 minutos. Módulo Case Packer 1. PLC + HMI controla contagem automática, empilhamento, montagem de caixas, carregamento e selagem. 2. O sistema de empilhamento pode ser ajustado de acordo com o tamanho da caixa e o padrão de empilhamento. 3. Não menos que 10 posicionamentos por minuto para carregamento rápido de caixas. 4. A montagem das caixas e a colocação do KDF são acionadas por servo e o conjunto de robôs Kuka de seis eixos para carregamento das caixas garante um carregamento estável e confiável. 5. Altamente compatível. Volante com escalas para ajuste e afinação. 6. Existem avisos para falhas na máquina, produtos perdidos, caixas perdidas ou atolamentos na máquina.

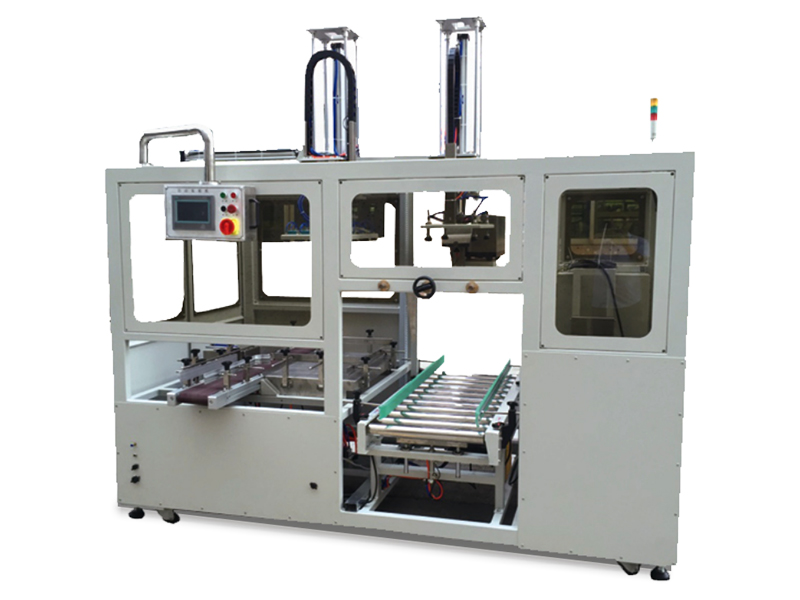

Este novo modelo de máquina de selagem de caixas de pilar duplo é otimizado e atualizado com base na selagem de caixas de pilar único.
