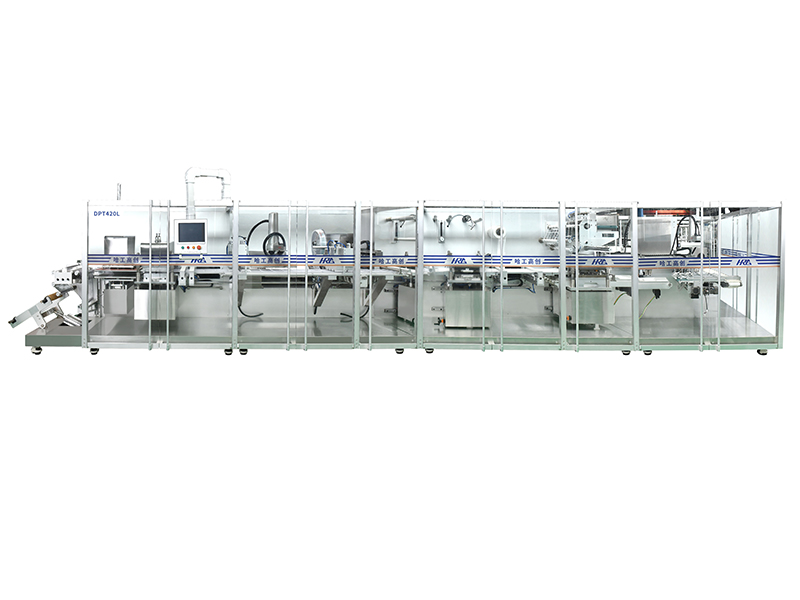

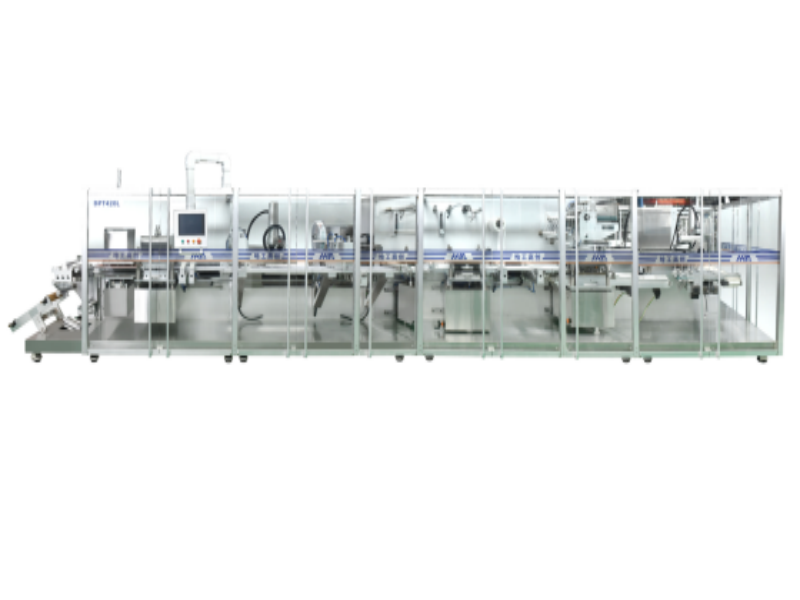

Máquina de embalagem e encadernação de blisters DPT-350/420

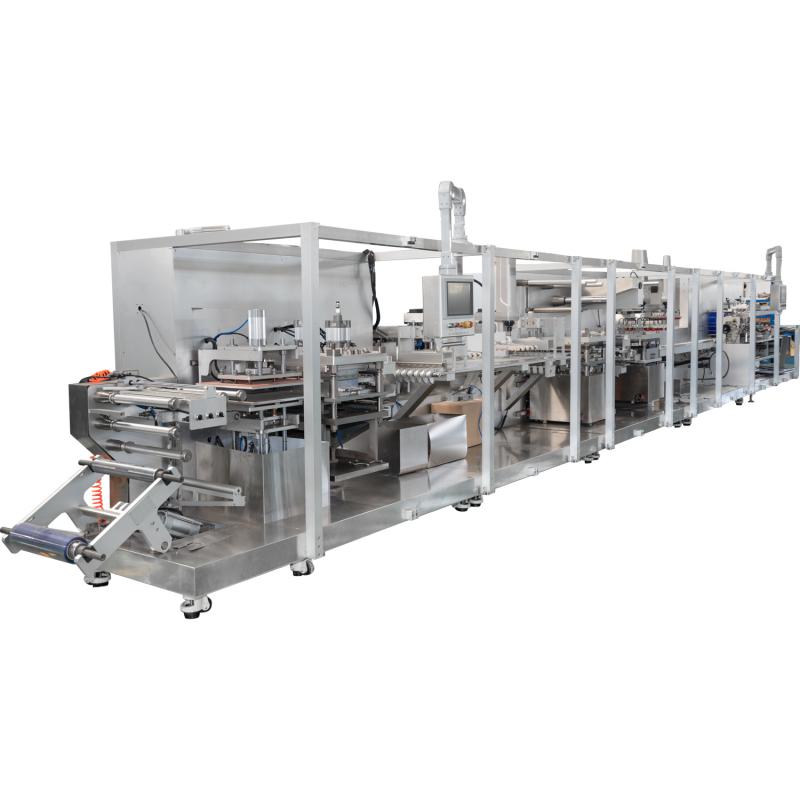

Com design modular , DPTL-350/420 /600 é um Aplicável à fabricação, carregamento, laminação e embalagem de bandejas em caixas para ampolas, injetáveis (pó), líquidos orais ou bandejas de tamanhos maiores e formatos especiais para aparelhos médicos, eletrônicos (células) e cosméticos , todos módulos integrados em um linha com alta velocidade.

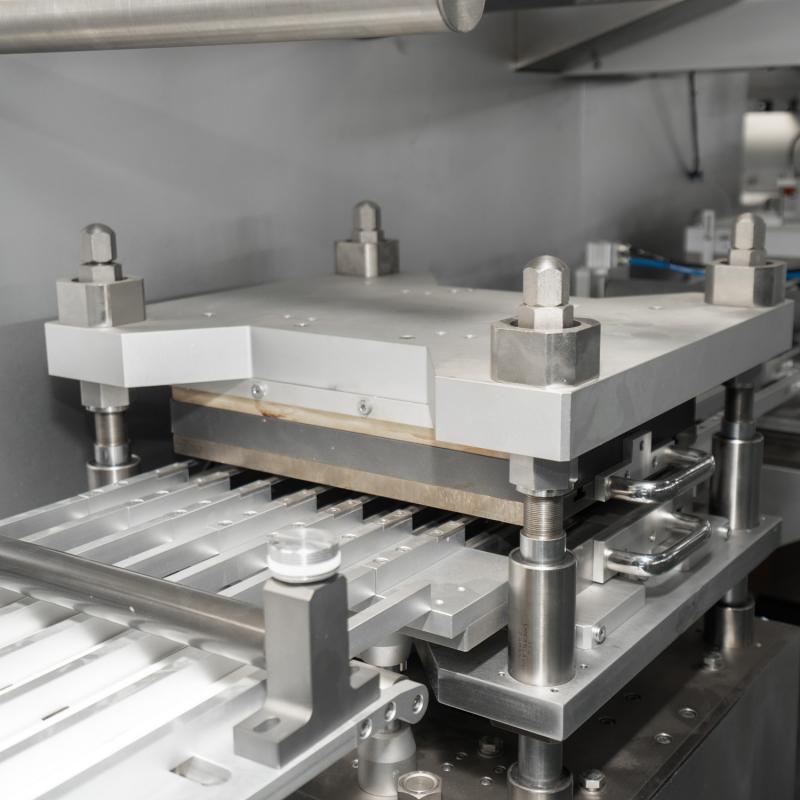

A máquina de embalagem blister tipo rolo sela e embala blisters de alumínio/plástico (PTP/PVC) para medicamentos (comprimidos ou cápsulas), alimentos, produtos de saúde, componentes eletrônicos e outro Produtos similares. A conformação por pressão positiva e a selagem a quente da platina produzem blisters planos e organizados, com bolsas cheias e lisas. A velocidade de 180 perfurações por minuto é aproximadamente 4 a 5 vezes maior que a de outras máquinas de blister comuns. A máquina integra as vantagens das máquinas de blister planas e de rolo, configuradas com um alimentador especial de comprimidos (ou um dispositivo automático de reorientação da cápsula em U), características de alta frequência de perfuração, baixo consumo de energia, processo preciso e estável, fácil troca de formato e alto rendimento, especialmente adaptável a blisters, resultando em grande melhoria da eficiência da produção.

A máquina de embalagem blister tipo placa sela e embala blisters de Alu/PVC (PTP/PVC) ou Alu/Alu (PTP/PTP) para comprimidos, cápsulas ou ampolas, alimentos, produtos de saúde, componentes eletrônicos e outros produtos similares. A conformação por pressão positiva e a selagem a quente da placa produzem blisters planos e organizados, com bolsas cheias e lisas, o que é bem aceito em diversos setores.

Linha de produção de embalagens e caixas de celofane para loção TPZX-100L Parâmetros Modelo TPZX-100L Módulo cartonador Tamanho da caixa (C x L x A) (80-200) x (30-120) x (25-100) mm Qualidade da caixa 300-350g/m 2 papelão branco Qualidade do folheto 60-65g/m 2 Saída 40-80 caixas/min Potência total 11 kW Dimensões (CxLxA) 2920x1140x1880 mm 5580x1440x1880mm (incluindo mecanismo de revestimento) Peso 1500 kg Módulo de Envolvimento em Celofane Tamanho do pacote (C x L x A) (50-220) x (30-130) x (20-60) mm Materiais de embalagem Espessura BOPP/PVC: 0,018-0,030 mm Saída 40-80 caixas/min Fonte de energia 220 V/50 Hz 380 V/50 Hz Poder 3 kW Ar comprimido 0,6-0,8 MPa Dimensões 3980x900x1590 mm Peso 800 kg Módulo de empacotamento tudo-em-um Tamanho da caixa (CxLxA) (300-550)x(200-400)x(200-350) personalizável Velocidade de compactação do braço do robô 10 posicionamentos/min (relacionados às camadas de paletização) Fonte de energia 380 V 50 Hz Poder 8 kW Ar comprimido 0,6 MPa Dimensões 4400x2300x1860mm (apenas para referência) Peso 1200 kg Bomba de ar Ar comprimido 0,5-0,8 Mpa Fluxo ＞ 0,2 m 2 Frequência do motor 0-50Hz Consumo máximo de ar 500L/min Certificados ISO 9001: 2000; CE Garantia 1 ano Descrição Com um alimentação automática, embrulho, dobradura em celofane, selagem a quente, contagem e fixação com fita adesiva , Embalagem de celofane É uma embalagem de celofane com selagem inferior, amplamente utilizada em embalagens de celofane 3D de produtos cuboides simples ou múltiplos nas indústrias farmacêutica, cosmética, de saúde, alimentícia e outras. A operação estável e a vedação firme e suave tornam os produtos bem apresentados e com lacre de segurança. , e À prova de umidade e poeira. A máquina eleva imediatamente o produto embalado a uma categoria superior, agregando valor. Integrada à encaixotadora multifuncional, ela proporciona uma produção inteligente, digital e em rede. Características Módulo encartuchador de loção 1. Com CLP+IHM, é equipado com servomotores de última geração, proporcionando fácil troca de formato, alta velocidade, desempenho estável e posicionamento preciso. Sua operação é intuitiva, mesmo para operadores inexperientes. 2. A velocidade de encadernação e a produção acumulada serão exibidas na tela sensível ao toque. As funções podem ser escolhidas manualmente e automaticamente. 3. Equipado com um sistema de detecção automática, o ZHJ-100B detecta e localiza automaticamente o desligamento de falhas como falta de materiais, materiais não posicionados e incapacidade de abrir a caixa. 4. O alarme de falha e os métodos de manutenção correspondentes serão exibidos na tela sensível ao toque. Violoncelo módulo wrapper phane Esta máquina incorporou tecnologias avançadas do exterior. Com estrutura compacta, é fácil de operar e manter, adequada para reembalar produtos de diversas especificações com a troca de apenas algumas peças. É um aplicável a grandes produtos cuboides, vários produtos sobrepostos e produtos que exigem rastreamento fotoelétrico, como maços de cigarros, caixas de chá, caixas de goma de mascar, medicamentos, cosméticos e produtos de saúde. Módulo de encaixotamento tudo-em-um 1. PLC + HMI controla contagem automática, empilhamento, montagem de caixas, carregamento e selagem. 2. O sistema de empilhamento pode ser ajustado de acordo com o tamanho da caixa e o padrão de empilhamento. 3. Não menos que 10 posicionamentos por minuto para carregamento rápido de caixas. 4. Montador de caixa acionado por s erva e caso carregador por robô Yamaha de quatro eixos garantir um processo estável e confiável. 5. Altamente compatível. Volante com escalas para ajuste e afinação. 6. Existem avisos para falhas na máquina, produtos perdidos, caixas perdidas ou atolamentos na máquina.

Esta formadora automática de caixas adota tecnologia avançada internacional e utiliza peças e componentes elétricos importados. Esta máquina de embalagem de caixas é amplamente utilizada nas indústrias alimentícia, médica, de bebidas, tabaco, automotiva, de cabos, eletrônica e outras indústrias nacionais.

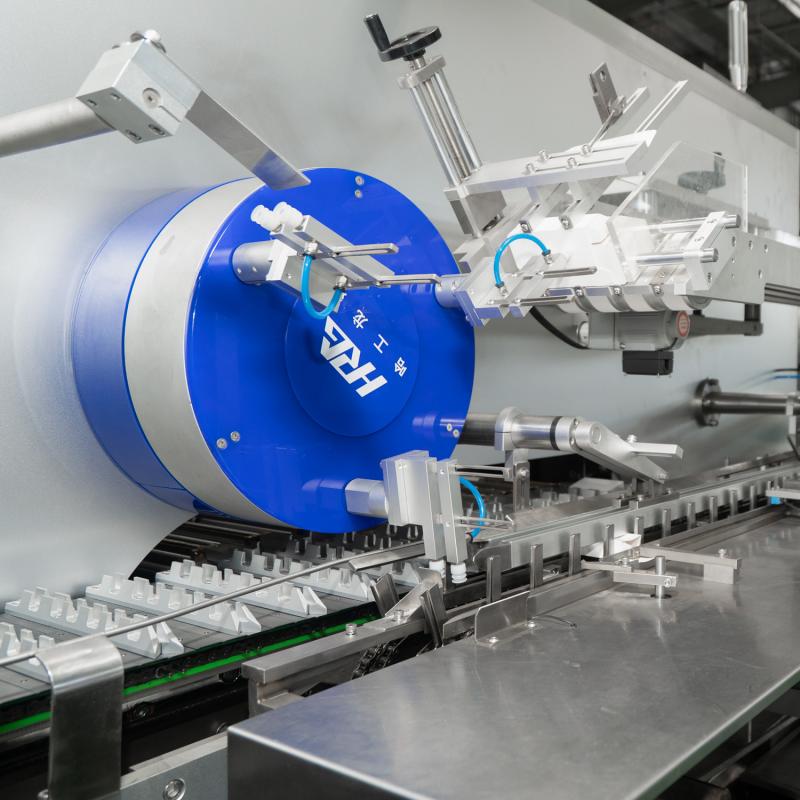

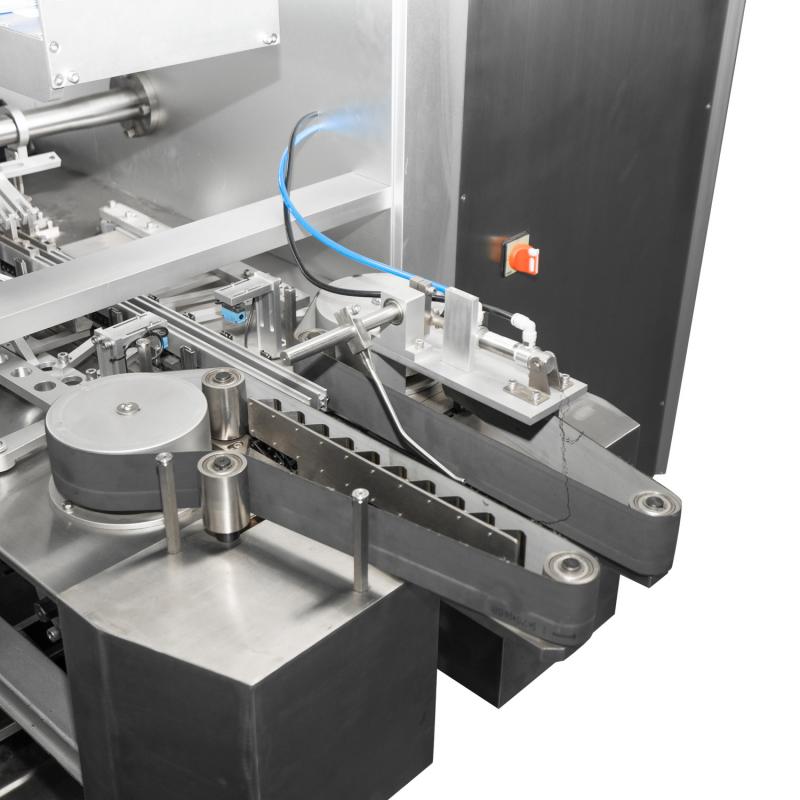

Linha de produção de embalagem blister e encadernação de frascos DPT350L+ZHJ200 Parâmetros Modelo DPT350L+ZHJ200 Módulo blister Velocidade de soco 10-35 cortes/min Área máxima de formação 345×180 mm Alcance do curso padrão ≤60-150mm (personalizável ≤180mm) Âmbito de aplicação frascos, líquidos orais, outros sob encomenda Materiais de embalagem PVC/PVDC Largura máx.: 350 mm Espessura: 0,15~0,50 mm Profundidade máxima de formação 25 mm (personalizável≤45 mm) Poder de aquecimento Placa de pré-aquecimento de PVC: 2x1,5KW Fonte de energia 380 V 50 Hz Potência do motor principal 3,0 kW Consumo de água de resfriamento resfriamento/resfriador circular de água da torneira Barulho 40-70 dB Módulo cartonador Tamanho da caixa (C x L x A) Máx.: 210×108×75 mm Mín.:70×33×17mm Tamanho do folheto (CxL) (100-180) x (100-280) mm Qualidade do folheto 60-65g/m2 Saída 80-150 caixas/min (dependendo do tamanho do blister) Potência do motor principal 2,2 kW Bomba de ar Ar comprimido 0,5~0,8 MPa Fluxo >0,2m2 Fonte de energia 380 V 50 Hz Frequência do motor 0-50Hz Dimensões (CxLxA) 10000X1170X2100 Peso 5600 kg Potência total 13,6 kW Consumo total de ar 500L/min Certificados ISO 9001:2015; ISO 45001:2018; CE Garantia 1 ano Descrição O DPT350L+ZHJ200 é um produto recém-desenvolvido, projetado para o envase vertical de frascos, líquidos orais e produtos químicos de uso diário. Esta máquina possui alta velocidade de produção, desempenho estável e alto rendimento. Possui funções avançadas e operação intuitiva. Toda a produção utiliza PLC para o envase de frascos. Os produtos embalados não só proporcionam um deleite visual, aumentam o valor agregado e economizam custos de embalagem. Características Módulo Blister 1. O acionamento principal e o motor principal instalados na parte traseira da máquina são fáceis de manter. A transmissão por correia sincronizadora reduz o ruído e a poluição por óleo. 2. Ajuste do posto de trabalho por volante equipado com visor digital de posição. 3. O pré-aquecimento segmentado com placa de aquecimento de silicone alongada na estação de aquecimento resulta em melhor efeito de conformação. As placas de aquecimento superior e inferior podem ser separadas e deslocadas após a parada da máquina para evitar danos à natureza plástica do material de embalagem. 4. O mecanismo de tração controlado independentemente por servomotor proporciona desempenho estável e sincronização precisa. O comprimento do curso pode ser definido diretamente pelo painel de controle PLC, de acordo com o tamanho da bolha do usuário. 5. O enrolamento do material de embalagem através do rolamento de expansão de ar com plataforma de emenda e união de PVC facilita a troca mais rápida dos materiais de embalagem. 6. A alimentação forçada pelo braço robótico do tipo pick-and-place garante o posicionamento preciso das bolhas sem danos. Módulo Cartonador 1. A Encartuchadeira Contínua ZHJ200 é uma máquina fotoelétrica, pneumática e mecânica de alta tecnologia, aplicável a uma ampla gama de blisters, frascos de medicamentos, pomadas e outros produtos similares. 2. Possui processo totalmente automático de transporte e detecção de produtos, dobragem e transmissão de folhetos (1 a 4 vezes), detecção de folhetos, coleta, montagem e transmissão de caixas, produtos em caixas, gravação de marca de lote, selagem de caixas (encaixe ou adesivo hot melt). Também é a escolha certa para produção integrada e produção em massa. 3. O ZHJ200 adota PLC, detecção fotoelétrica e HMI. 4. A tela sensível ao toque possui o código e o endereço de cada atuador do sensor, o que permite consultar as consequências causadas pelos danos do sensor e do atuador. 5. Com o sistema de monitoramento de sobrecarga para toda a máquina, corrente transportadora e empurrador, a máquina irá parar automaticamente para minimizar os danos e a parte da sobrecarga será exibida na tela sensível ao toque.

Classificação máxima em padrões internacionais. Design de balcão aberto de fácil visualização, empilhador automático integrado para empilhamento de camada dupla, PLC+IHM com componentes eletrônicos importados e servoacionamento permitem empacotamento em alta velocidade, operação estável e fácil troca de formato com operação intuitiva. A máquina é utilizada principalmente para embalar e empacotar produtos embalados em caixas de papelão nas indústrias alimentícia e cosmética.

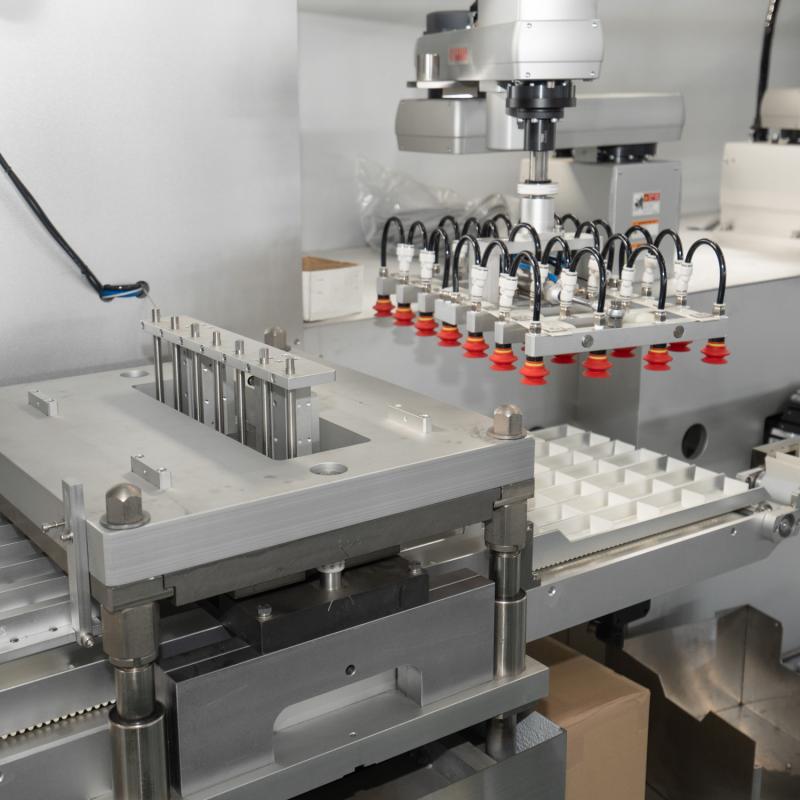

Linha de produção de encadernação, empacotamento e embalagem de garrafas Parâmetros Modelo PZX-300L Módulo cartonador Tamanho da caixa (C x L x A) Máx.: 210x108x65mm Mín.:70x33x17mm Tamanho do folheto (CxL) (100-180) x (100-280) mm Qualidade do folheto 60-60g/m2 Saída 150-300 caixas/min Poder 2,2 kW Módulo de bandas Tamanho do pacote (C x L x A) Máx.: 250x180x120mm Mín.: 100x80x60mm Material de embalagem Largura do filme PE: 45-80 mm Espessura: 60-80 µm Saída 25-30 pacotes/min Fonte de energia 220 V/50 Hz Poder 5 kW Ar comprimido 0,6-0,8 MPa Dimensões 2900x1200x1830 mm Peso 1200KG Empacotador de caixas Tamanho da caixa (CxLxA) (300-550) x (200-400) x (200-350) mm (personalizável) Velocidade de carregamento Braço do robô ≥10 posicionamentos/min Fonte de energia 380 V 50 Hz Poder 8 kW Ar comprimido 0,6 MPa Dimensões 4200x2300x1860 Peso 1200 kg Bomba de ar Ar comprimido 0,5-0,8 Mpa Fluxo de ar ＞0,2m2 Fonte de energia 220 V 50 Hz; 380 V 50 Hz Capacidade de conversão de frequência do motor 0-50Hz Dimensões (CxLxA) 19800X1170X2100 Peso 8900 kg Potência total 19,8 kW Certificados ISO9001:2000; CE Garantia 1 ano Características Módulo cartonador 1. Facilmente visível o projeto de sacada de caneta n, c empurrão contínuo para trás por 21 grupos de eixos de empurrar , alumínio, aço inoxidável e vidro temperado conferem um visual chique e elegante. Operação intuitiva íon e fácil manutenção investimento . 2. Motor principal SEW e s transmissão principal por correia sincronizadora e garantir alta eficiência de transmissão, baixo ruído e alto nível de durabilidade. 3. Fios e tubos pneumáticos ocultos em ranhuras de aço inoxidável melhoram a estética interna da máquina. Isolado o A separação da área de operação da área de transmissão evita intervenções cruzadas. A rotação do painel de controle de 0 a 100 graus facilita a manutenção e a limpeza. 4. A largura da correia transportadora de caixas é ajustável de acordo com as especificações do material na frente da linha. O número de camadas pode ser definido. baseado em as especificações de cartonagem. A velocidade de carregamento é sincronizada com a velocidade do material recebido. 5. Ajustar a largura do material, a largura da caixa e a posição do eixo de empurrar fora do mecanismo da máquina permite amplo espaço e fácil acesso. 6. O compartimento de papelão pode ser levantado para um comissionamento mais conveniente. 7. Recolha de caixas por múltiplas cabeças de sucção garante uma formação e carregamento automático de caixas. T a revista pode armazenar 500-1000 caixas, que são transportado por correia transportadora controlada por cilindro pneumático de reabastecimento. 8. Vários dispositivos de verificação são no local, como rejeição de alimentação de material com falha, folheto perdido ou travamento de aba de dobra com falha. Módulo Bundler 1. Design de última geração em estrutura e sistema de controle eletrônico . M ain servo acionamento eu isolado da área de operação. Em conformidade com GMP. 2. Avançado selagem a quente mecanismo, p selagem a quente de filme PE sem sobreposição perfeita , e filme duplo cambaleando estrutura salvar embalagem material s e reduzir custos. 3. Pré-faixa múltipla pilha indo mecanismo aumenta substancialmente a velocidade da caixa agrupamento e comparação por meio dos quais a velocidade de alimentação pode alcançar 200-400 caixas/minutos em o fase de procedimento . B a velocidade de ondulação não é inferior a 40 feixes/minuto. 4. B força ondulante é ajustável. C pendurar indo produtos e O ajuste da máquina é fácil. A troca de formato e o ajuste da máquina levam menos de 10 minutos. Módulo Case Packer 1. PLC + HMI controla contagem automática, empilhamento, montagem de caixas, carregamento e selagem. 2. O sistema de empilhamento pode ser ajustado de acordo com o tamanho da caixa e o padrão de empilhamento. 3. Não menos que 10 posicionamentos por minuto para carregamento rápido de caixas. 4. A montagem das caixas e a colocação do KDF são acionadas por servo e o conjunto de robôs Kuka de seis eixos para carregamento das caixas garante um carregamento estável e confiável. 5. Altamente compatível. Volante com escalas para ajuste e afinação. 6. Existem avisos para falhas na máquina, produtos perdidos, caixas perdidas ou atolamentos na máquina.
