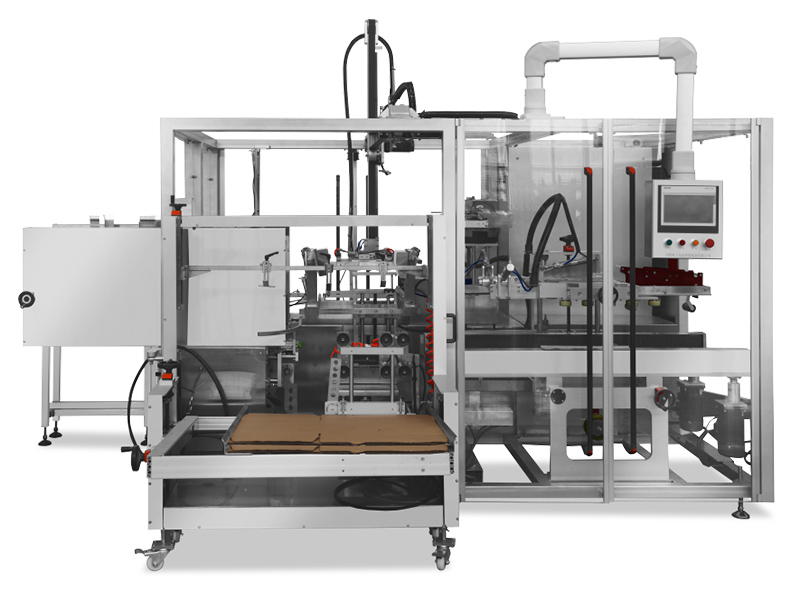

Carregador e selador de caixas tudo-em-um KZF-550A (carregamento por módulo servo)

Carregador e selador de caixas tudo em um KZF-550R 3 Incorpora tecnologias avançadas nacionais e internacionais. Empilhamento automático, formadora de caixas acionada por servomotor, carregador por robô Yamaha de quatro eixos e seladora são integrados em uma única máquina, com sistema operacional PLC+HMI. Aplicável à embalagem automática de produtos de diversos tamanhos, a máquina pode ser usada sozinha ou integrada à máquina de embalagem anterior para formar uma linha de embalagem.

Carregador e selador de caixas tudo em um KZF-550R 2 Incorpora tecnologias avançadas nacionais e internacionais. Empilhamento automático, formadora de caixas acionada por servomotor, carregador por robô Yamaha de quatro eixos e seladora são integrados em uma única máquina, com sistema operacional PLC+HMI. Aplicável à embalagem automática de produtos de diversos tamanhos, a máquina pode ser usada sozinha ou integrada à máquina de embalagem anterior para formar uma linha de embalagem.

Máquina de montagem/carregamento/selagem de caixas multifuncional KZF-550R 1 Incorpora tecnologias avançadas nacionais e internacionais. Empilhadeira automática, máquina de montagem de caixas acionada por servo, carregador por robô Kuka e seladora são integrados em uma única máquina, com sistema operacional PLC+HMI. UM Aplicável à embalagem automática de vários tamanhos de produtos, a máquina pode ser usada sozinha ou integrada à máquina de embalagem anterior para formar uma linha de embalagem.

A estação de trabalho multifuncional de encaixotadora com paletizadora KZFM-600 é uma estação de trabalho mecatrônica de encaixotadora automática robótica com módulo de paletização para embalagem de fim de linha, que incorpora tecnologias avançadas nacionais e internacionais.

K600 Linha de produção de enfardamento e embalagem de caixas B+KZF550R3 Parâmetros Modelo K600B+KZF550R1 Módulo Bundler Tamanho do pacote (C x L x A) Máx.: 250x180x120mm Mín.: 100x80x60mm Materiais de embalagem PE Largura: 45-80 mm Espessura: 60-80 mm Saída 25-35 pacotes/min Fonte de energia 220 V/50 Hz Poder 5 kW Ar comprimido 0,6-0,8 MPa Dimensões 2900x1200x1830 mm Peso 1200 kg Módulo de empacotamento tudo-em-um Tamanho da caixa (CxLxA) (300-550)x(200-400)x(200-350) personalizável Velocidade de compactação do braço do robô 10 posicionamentos/min (relacionados às camadas de paletização) Fonte de energia 380 V 50 Hz Poder 8 kW Ar comprimido 0,6 MPa Dimensões 4400x2300x1860mm (apenas para referência) Peso 1200 kg Bomba de ar Ar comprimido 0,5-0,8 Mpa Fluxo ＞ 0,2 m 2 Frequência do motor 0-50Hz Consumo máximo de ar 500L/min Certificados ISO 9001: 2000; CE Garantia 1 ano Descrição O design de balcão aberto de fácil visualização, o mecanismo de pré-empilhamento multivias e o CLP + IHM com componentes eletrônicos importados e servoacionamento permitem empacotamento em alta velocidade, operação estável e fácil troca de formato. A máquina é utilizada principalmente para embalar e empacotar produtos embalados em caixas de papelão nas indústrias alimentícia e farmacêutica. A Carregadora e Seladora de Caixas multifuncional KZF-550R1 incorpora tecnologias avançadas nacionais e internacionais. Empilhadeira automática, a carregadora de caixas acionada por servomotor, o carregador por robô Kuka e a seladora são integrados em uma única máquina, com sistema operacional PLC+HMI. Aplicável à embalagem automática de produtos de diversos tamanhos, a máquina pode ser usada sozinha ou integrada à máquina de embalagem anterior para formar uma linha de embalagem. A máquina empilha e agrupa as folhas de papelão (KNF) de acordo com a quantidade necessária de produtos a serem embalados. O braço robótico Kuka coleta e coloca o produto na caixa após o empilhamento, que é selado após o carregamento. A máquina pode ser equipada com rolo transportador, conforme a necessidade do cliente, para integração com a etiquetadora e a cintadora. Características Módulo Bundler 1. Design de última geração da estrutura e do sistema de controle eletrônico. Servomotor principal isolado da área de operação. Em conformidade com as Boas Práticas de Fabricação (GMP). 2. Mecanismo avançado de selagem a quente, selagem a quente perfeita de filme de PE sem sobreposição e estrutura de enrolamento duplo de filme economizam materiais de embalagem e reduzem custos. 3. O mecanismo de pré-empilhamento multipista aumenta substancialmente a velocidade de agrupamento e agrupamento de caixas, permitindo que a velocidade de alimentação atinja de 200 a 400 caixas/minuto na fase de processamento. A velocidade de empacotamento não é inferior a 40 fardos/minuto. 4. A resistência da amarração é ajustável. A troca de produtos e o ajuste da máquina são fáceis. A troca de formato e o ajuste da máquina levam menos de 10 minutos. Módulo de encaixotamento tudo-em-um 1. PLC + HMI controla contagem automática, empilhamento, montagem de caixas, carregamento e selagem. 2. O sistema de empilhamento pode ser ajustado de acordo com o tamanho da caixa e o padrão de empilhamento. 3. Não menos que 10 posicionamentos por minuto para carregamento rápido de caixas. 4. A montagem das caixas e a colocação do KDF são acionadas por servo e o conjunto de robôs Kuka de seis eixos para carregamento das caixas garante um carregamento estável e confiável. 5. Altamente compatível. Volante com escalas para ajuste e afinação. 6. Existem avisos para falhas na máquina, produtos perdidos, caixas perdidas ou atolamentos na máquina.

Linha de produção de embalagem blister e encadernação de seringas pré-cheias DPT350W+ZHJ200 Parâmetros Modelo DPT350W+ZHJ200 Módulo de bandeja Velocidade de soco 10 a 30 cortes/min (dependendo do tamanho da bolha) Materiais de embalagem PVC/PVDC Largura máx.: 350 mm Espessura: 0,15~0,50 mm Âmbito de aplicação frascos, ampolas, líquidos orais, outros sob encomenda Principais funções aquecimento-formação-detecção-tração-laminação-puncionamento-alimentação-transmissão Profundidade máxima de formação 25 mm (personalizável ≤45 mm) Área máxima de formação 345x150 mm Alcance do curso padrão≤150mm (personalizável≤250mm) Fonte de energia 380 V 50 Hz Potência total 9 kW Ar comprimido 0,5~0,7 MPa Consumo de água de resfriamento resfriamento/resfriador circular de água da torneira Barulho 40-70 dB Dimensões (CxLxA) 4800X1170X2100 Peso 3000 kg Módulo cartonador Tamanho da caixa (C x L x A) Máx.: 210×108×65 mm Mín.:70×20×16mm Tamanho do folheto (CxL) (100-180) x (100-280) mm Qualidade do folheto 60-65g/m2 Saída 60-200 caixas/min Potência do motor principal 2,2 kW Frequência do motor 0-50Hz Certificados ISO9001:2000;CE Garantia 1 ano Descrição Com design de balcão aberto de fácil visualização e conceito modular, a DPT350W+ZHJ200 é adequada para a fabricação e carregamento de bandejas para frascos, ampolas, injetáveis (pó), líquidos orais ou bandejas maiores e com formato especial para aparelhos médicos, eletrônicos (células) e cosméticos. Bolsos em formato de vaso à prova de choque são adequados para injetáveis, ampolas e líquidos orais. Acionada por servo, proporciona integração inteligente e desempenho de alta velocidade. Características Módulo blister 1. O acionamento principal e o motor principal instalados na parte traseira da máquina são fáceis de manter. A transmissão por correia sincronizadora reduz o ruído e a poluição por óleo. 2. Ajuste da estação de trabalho por volante equipado com visor digital de posição. 3. O pré-aquecimento segmentado com placa de aquecimento de silicone alongada na estação de aquecimento resulta em melhor efeito de conformação. As placas de aquecimento superior e inferior podem ser separadas e deslocadas após a parada da máquina para evitar danos à natureza plástica do material de embalagem. 4. O mecanismo de tração, controlado independentemente por servomotor, proporciona desempenho estável e sincronização precisa. O comprimento do curso pode ser definido diretamente pelo painel de controle PLC, de acordo com o tamanho da bolha do usuário. 5. O enrolamento do material de embalagem através do rolamento de expansão de ar com plataforma de emenda e união de PVC facilita a troca mais rápida dos materiais de embalagem. 6. A alimentação forçada pelo braço robótico do tipo pick-and-place garante o posicionamento preciso da alimentação sem danificar as bolhas. Módulo cartonador 7. A Encartonadora Contínua ZHJ200 é uma máquina fotoelétrica, pneumática e mecânica de alta tecnologia, aplicável a uma ampla gama de blisters, frascos de medicamentos, pomadas e outros produtos similares. 8. Possui processo totalmente automático de transporte e detecção de produtos, dobragem e transmissão de folhetos (1 a 4 vezes), detecção de folhetos, coleta, montagem e transmissão de caixas, produtos em caixas, gravação de marca de lote, selagem de caixas (com cola quente ou cola quente). É também a escolha certa para produção integrada e produção em massa. 9. O ZHJ200 adota PLC, detecção fotoelétrica e HMI. 10. A tela sensível ao toque possui o código e o endereço de cada atuador do sensor, o que permite consultar as consequências causadas pelos danos do sensor e do atuador. 11. Com o sistema de monitoramento de sobrecarga para toda a máquina, corrente transportadora e empurrador, a máquina irá parar automaticamente para minimizar os danos e a parte da sobrecarga será exibida na tela sensível ao toque.

Linha de produção de embalagem blister e cartonagem por injeção de pó DPT420L+ZHJ300 Parâmetros Modelo DPT420l-ZHJ300 Módulo blister Velocidade de soco 10--35 cortes/min Área máxima de formação 415×240 mm Alcance do curso padrão≤60-150mm (personalizável≤240mm) Âmbito de aplicação frascos, líquidos orais, outros sob encomenda Máquina de embalagem PVC/PVDC Largura máx.: 420 mm Espessura: 0,15~0,50 mm Profundidade máxima de formação 25 mm (personalizável ≤45 mm) Poder de aquecimento Placas de pré-aquecimento de PVC 2x5KW Fonte de energia 380 V 50 Hz Potência do motor principal 3,0 kW Consumo de água de resfriamento resfriamento/resfriador circular de água da torneira Barulho 40-70 dB Poder cartonador Tamanho da caixa (C x L x A) Máx.: 210×108×65 mm Mín.:70×33×17mm Tamanho do folheto (CxL) (100-180) x (100-280) mm Qualidade do folheto 60-65g/m2 Saída 150-300 caixas/min (dependendo do tamanho do blister) Potência do motor 2,2 kW Bomba de ar Ar comprimido (MPa) 0,5~0,8 MPa Fluxo >0,2m2 Fonte de energia 380 V 50 Hz Frequência do motor 0-50Hz Dimensões (CxLxA) 13300X1170X2100 Peso 6800 kg Potência total 19,6 kW Consumo máximo de ar 500L/min Certificados ISO9001:2000;CE Garantia 1 ano Descrição Com design de balcão aberto de fácil visualização e conceito modular, o DPT420L+ZHJ300 é aplicável à fabricação e carregamento de bandejas para frascos, injeção de pó e líquidos orais. Bolsos em formato de vaso à prova de choque são adequados para injetáveis e líquidos orais. Acionado por servo, ele proporciona integração inteligente e desempenho de alta velocidade. Características Módulo blister 1. O acionamento principal e o motor principal instalados na parte traseira da máquina são fáceis de manter. A transmissão por correia sincronizadora reduz o ruído e a poluição por óleo. 2. Ajuste da estação de trabalho por volante equipado com visor digital de posição. 3. O pré-aquecimento segmentado com placa de aquecimento de silicone alongada na estação de aquecimento resulta em melhor efeito de conformação. As placas de aquecimento superior e inferior podem ser separadas e deslocadas após a parada da máquina para evitar danos à natureza plástica do material de embalagem. 4. O mecanismo de tração, controlado independentemente por servomotor, proporciona desempenho estável e sincronização precisa. O comprimento do curso pode ser definido diretamente pelo painel de controle PLC, de acordo com o tamanho da bolha do usuário. 5. O enrolamento do material de embalagem através do rolamento de expansão de ar com plataforma de emenda e união de PVC facilita a troca mais rápida dos materiais de embalagem. 6. A alimentação forçada pelo braço robótico do tipo pick-and-place garante o posicionamento preciso das bolhas sem causar danos. Módulo cartonador 7. A Encartonadora Contínua ZHJ300 é uma máquina fotoelétrica, pneumática e mecânica de alta tecnologia, aplicável a uma ampla gama de blisters, frascos de medicamentos, pomadas e outros produtos similares. 8. Possui processo totalmente automático de transporte e detecção de produtos, dobragem e transmissão de folhetos (1 a 4 vezes), detecção de folhetos, coleta, montagem e transmissão de caixas, produtos em caixas, gravação de marca de lote, selagem de caixas (com cola quente ou cola quente). É também a escolha certa para produção integrada e produção em massa. 9. O ZHJ300 adota PLC, detecção fotoelétrica e HMI. 10. A tela sensível ao toque possui o código e o endereço de cada atuador do sensor, o que permite consultar as consequências causadas pelos danos do sensor e do atuador. 11. Com o sistema de monitoramento de sobrecarga para toda a máquina, corrente transportadora e empurrador, a máquina irá parar automaticamente para minimizar os danos e a parte da sobrecarga será exibida na tela sensível ao toque.

O AGV de mochila bidirecional utiliza a mais recente tecnologia de navegação a laser SLAM e tecnologia de posicionamento assistido por tarja magnética, que possui alto posicionamento precisão e é fácil construir mapas e mudar de estação.
